ONT (del inglés Optical Network Terminal) es el equipo que convierte la señal óptica que transporta la Fibra de Orange, en una señal de banda ancha Gigabit Ethernet (1000/1000) que puede interpretar el router. La ONT necesita alimentación eléctrica y debe estar siempre encendida, al igual que el router.

OLT Las siglas, que significan Optical Line Terminal, se encargan de conectar equipos de fibra óptica a una red tipo xPON. Admite la conexión a plataformas de entrega que son IP o TDM

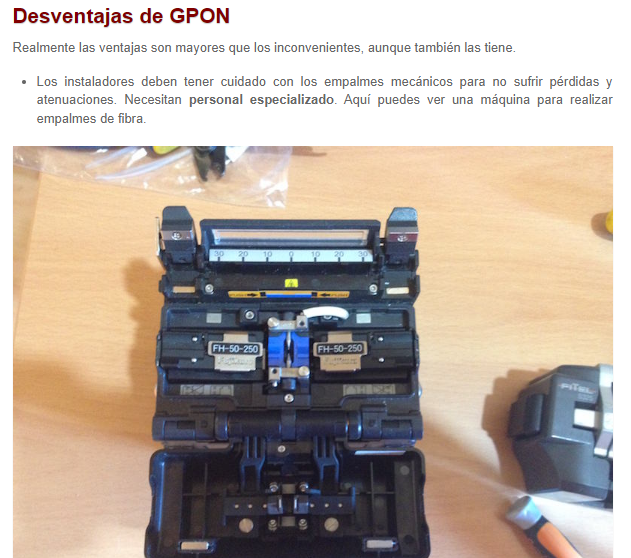

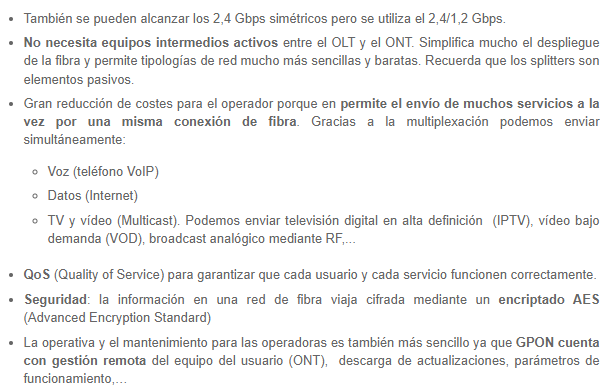

GPON es la sigla de Gigabit Passive Optical Network. (“Red Óptica Pasiva Gigabit”, en traducción directa). Tiene una capacidad de tráfico de hasta 2,5 Gbps en downstream y 1,25 Gbps en sentido upstream, lo que hace que proporcione estabilidad y escalabilidad para conexiones de banda ancha

Fibra  Optica

Filamento de material dieléctrico, como el vidrio o los polímeros acrílicos, capaz de conducir y transmitir impulsos luminosos de uno a otro de sus extremos; permite la transmisión de comunicaciones telefónicas, de televisión, etc., a gran velocidad y distancia, sin necesidad de utilizar señales eléctricas

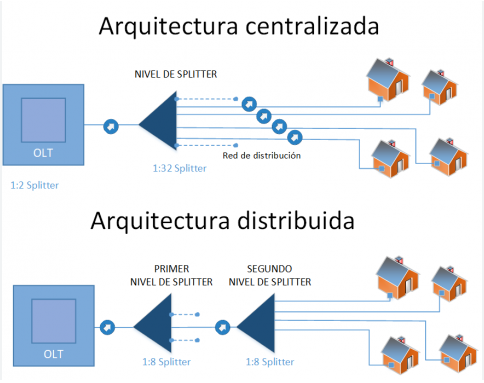

SPLITTER fibra óptica: El splitter fibra óptica, conocido como divisor de fibra o divisor de haz, es un dispositivo de distribución de energía óptica y de guía de onda integrado que puede que contiene múltiples extremos de entrada y salida

NAP (Network Access Point) o caja CTO (caja de terminación óptica) Estas cajas son dispositivos que sirven para distribuir la señal en redes, permitiendo que esta señal transite entre la red óptica de alimentación y la red de bajada del usuario

FTTH

La fibra hasta el hogar (FTTH), también llamada fibra hasta las instalaciones (FTTP), es la instalación y el uso de fibra óptica desde un punto central directamente a edificios individuales como residencias, edificios de apartamentos y empresas para proporcionar acceso a internet de alta velocidad

FTTx (Fiber To The x) es un término utilizado para designar redes pasivas ópticas que conectan un punto central del proveedor de acceso a una inmensa variedad de usuarios

 dBm (a veces también dBmW o decibelio-milivatio) es una unidad de medida de relación o razón de potencia expresada en decibelios (dB) relativa a un milivatio (mW). Se utiliza en redes de radio, microondas y fibra óptica como una medida conveniente de la potencia absoluta a causa de su capacidad para expresar tanto valores muy grandes como muy pequeños en forma corta

La “m” en dBm se refiere a una potencia de referencia de 1 milivatio. Por lo tanto, una fuente con un nivel de potencia de 0 dBm tiene una potencia de 1 milivatio. Asimismo, -10 dBm representa 0,1 milivatios y +10 dBm representa 10 milivatios

LAMDA (λ)

En una onda periódica la longitud de onda es la distancia física entre dos puntos a partir de los cuales la onda se repite. Se nombra por la letra griega lamda (λ)

Nanómetro: mil millonésima parte de un metro. Este término se utiliza en el campo de la fibra óptica para expresas la longitud de onda de la luz transmitida, por ejemplo, 850 o 1300 nm

Reflexion Optica

La fibra óptica aprovecha el fenómeno de la reflexión para hacer que el haz de luz se mantenga dentro de la fibra, rebotando en las paredes, hasta llegar al final de la misma y excitar al sensor, hecho que se interpretará con un uno o cero lógico

Reflexión: una parte de los rayos rebotan sobre el nuevo material y salen reflejados o despedidos con un ángulo igual al incidente. Refracción: el resto de rayos se transmiten hacia el interior del material

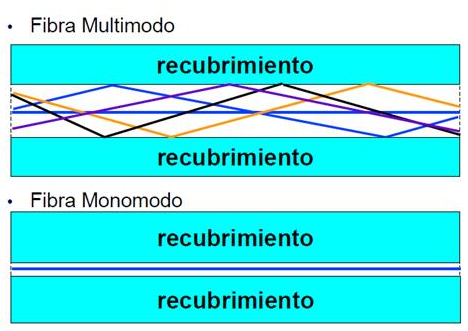

Dependiendo del número de modos de propagación, hay dos grandes tipos de fibra óptica: monomodo y multimodo

 fibra monomodo: Fibra monomodo significa que la fibra permite propagar un tipo de modo de luz a la vez. El cable fibra monomodo tiene normalmente un diámetro de núcleo estrecho de 8 a 10 µm (micrómetros), que puede propagarse a una longitud de onda de entre 1310 nm y 1550 nm

fibra multimodo: es un tipo de fibra óptica que se utiliza sobre todo en la comunicación en distancias cortas. El cable de fibra óptica multimodo tiene un núcleo más grande, normalmente de 50 o 62,5 micras, que permite la propagación de múltiples modos de luz

Diferencias entre fibra monomodo y fibra multimodo

Las diferencias entre fibra monomodo y la fibra multimodo son el diámetro del núcleo de la fibra, la longitud de onda, la fuente de luz y el ancho de banda. El diámetro del núcleo de fibra monomodo es de 9 µm. Y el diámetro del núcleo de fibra multimodo es de 50 µm y 62.5 µm. Cable fibra monomodo funciona en 1310 nm y 1550 nm. Y cable fibra multimodo funciona en 850 nm y 1310. Fibra monomodo es para aplicaciones de larga distancia, mientras que la fibra óptica multimodo está diseñada para aplicaciones de corta distancia

Ancho de Banda: se conoce como la cantidad máxima de datos que pueden ser transmitidos a través de una conexión a Internet en un tiempo determinado. Normalmente, el ancho de banda se representa en el número de bits, kilobits, megabits o gigabits que se pueden transmitir en 1 segundo

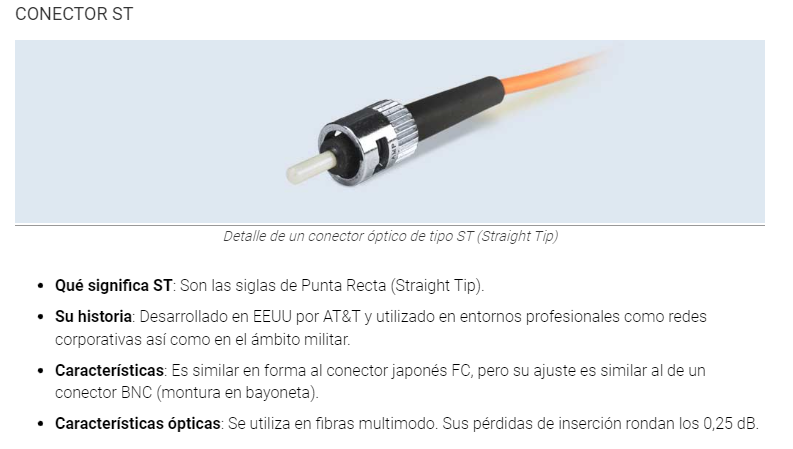

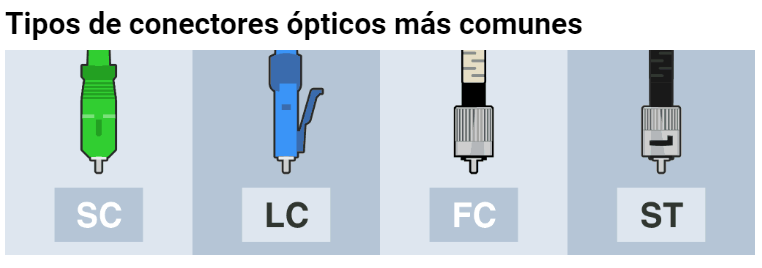

Tipos de conectores de fibra óptica

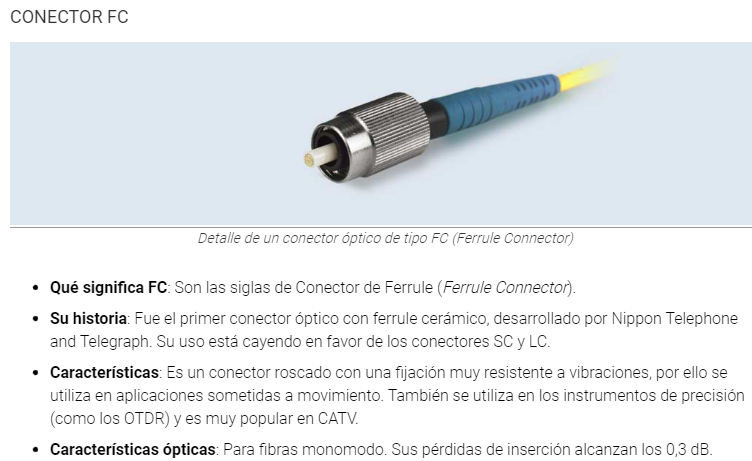

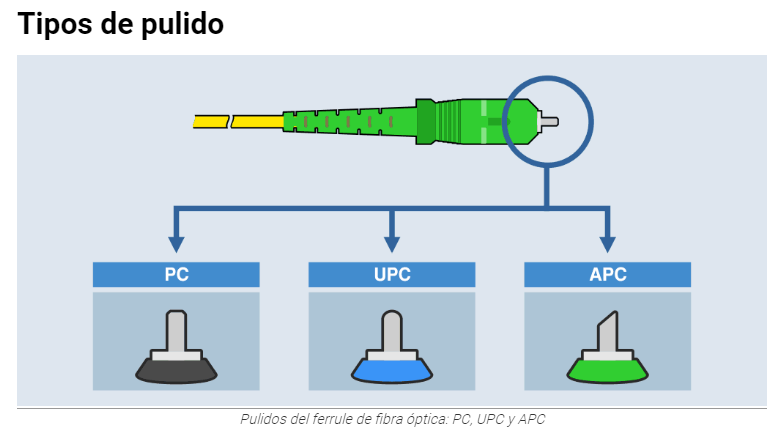

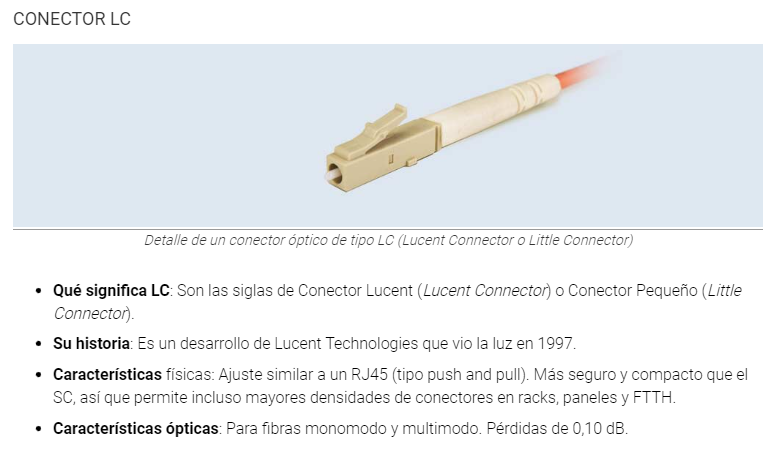

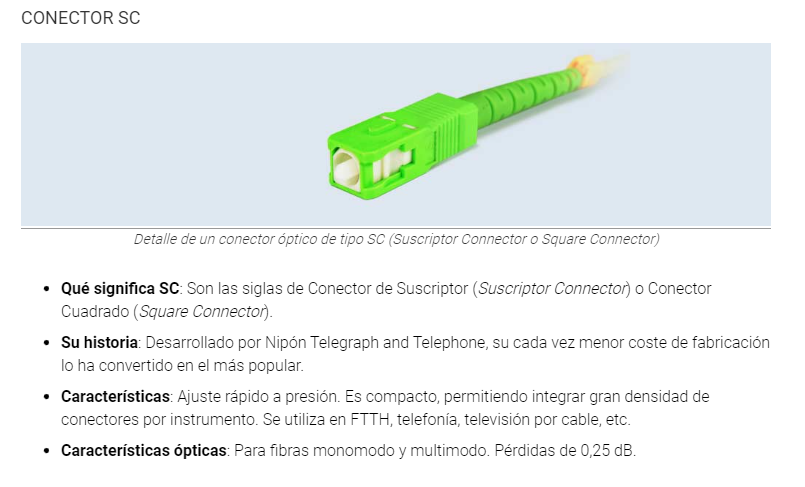

Las siglas SC, LC, FC y ST corresponden a los tipos de conector óptico más comunes en aplicaciones FTTH y en redes de datos. En cuanto a la nomenclatura PC/UPC/APC, son siglas que se refieren al tipo de pulido del terminal óptico (ferrule) que hace posible el paso de pulsos de luz láser entre dos fibras ópticas.

Así, por ejemplo, un típico latiguillo de FTTH terminado en SC/APC se refiere a un conector SC que tiene un pulido APC.

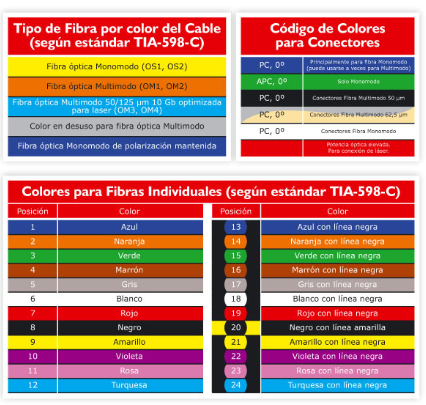

Tabla de colores de los cables de fibra óptica

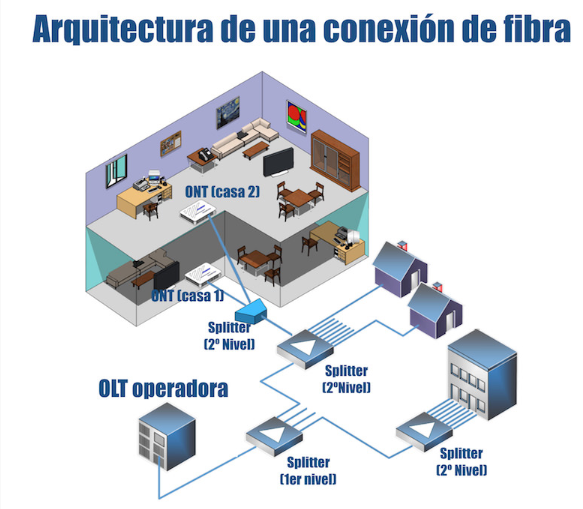

REDES GPON FTTH

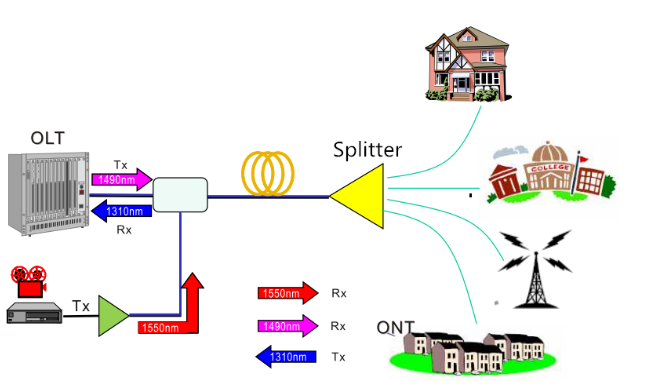

Los sistemas FTTH utilizan 2 o 3 longitudes de onda, para la separación de los tipos de señales del sistema: ¾ 1310nm para Voz y Datos, desde el ONT al OLT (Upstream, del Cliente a la Central). ¾ 1490nm para Voz y Datos (y en muchos casos Video, IPTV) desde el OLT al ONT (Downstream, de la Central al Cliente). ¾ 1550nm para Video de RF, desde la Central al ONT (Downstream, de la Central al Cliente). Muchas veces esta señal no se utiliza

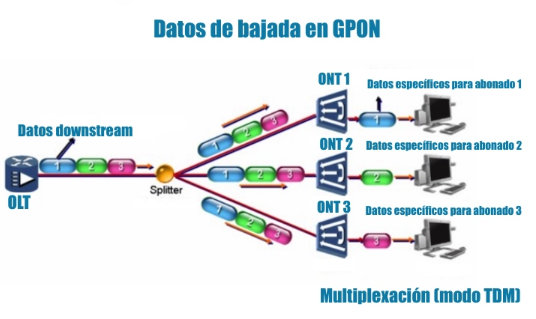

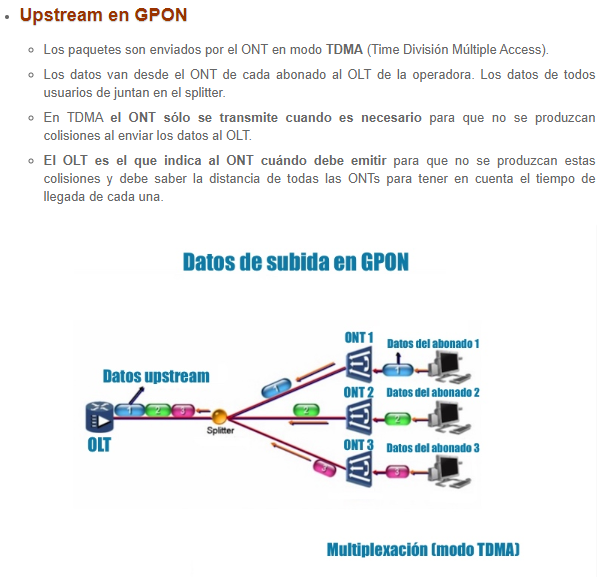

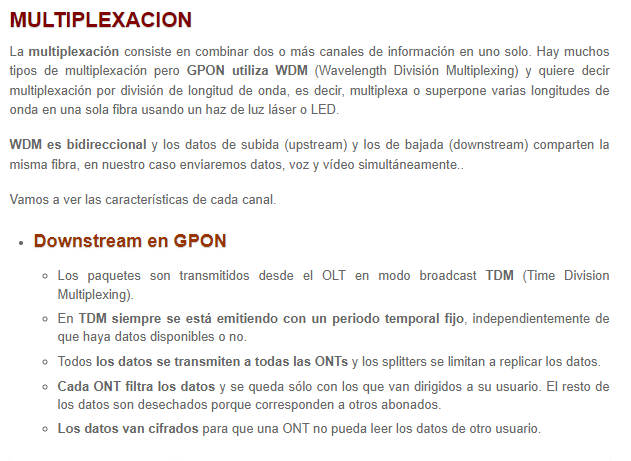

Desde la central el OLT (Optical Line Terminal) se transmiten Voz y Datos a los clientes, utilizando la longitud de onda de 1490nm. También puede incluir señal de video (IPTV). Puede utilizarse la longitud de onda de 1550nm para transmitir video. En estos casos las 2 longitudes de onda, se combinan en un acoplador WWDM (Wide Wavelength-Division-Multiplexer). En cada uno de los clientes, el ONT (Optical Network Termination) recibe las señales del OLT, y transmite Voz y Datos en la longitud de onda de 1310nm. La separación de las señales de cada uno de los clientes de la transmisión de Voz y Datos se realiza por el método de división en tiempo. Esto es necesario ya que el OLT va a recibir las señales de los ONTs por la misma fibra y a la misma longitud de onda (1310nm). Los ONTs transmiten en la ranura de tiempo que les especifica el OLT. Si el ONT no recibe la señal del OLT, éste deja de transmitir

Varios protocolos han sido definidos para sistemas FTTH o PON (Passive Optical Networks): – APON (ATM-PON). Definido según la recomendación del ITU-T G.983.1. Es un sistema basado en ATM hasta 155Mb/s. Este sistema no llegó a ser implantado en la práctica. – BPON (Broadband PON). Definido según la recomendación del ITU-T G.983.3. Se agrega la posibilidad de transmisión a 1550nm para Video de RF. Las velocidades máximas son de 155Mb/s Upstream (del cliente a la central) y de 622Mb/s Downstream (de la central al abonado). Es el sistema que más se utiliza en la actualidad, sobre todo en Estados Unidos.

– GPON (Gigabit PON). Definido según la recomendación del ITU-T G.984. Permite llegar a velocidades de 2,5Gb/s en ambas direcciones. Se espera que esta sea la solución en el futuro en Estados Unidos y Europa. – EPON (Ethernet Based PON). Definido por el IEEE por el grupo 802.3ah. Permite trabajar a velocidades de 1,25Gb/s, simétrico. Es la solución más utilizada en Asia

Espero que con esto tengas una idea aproximada de cómo funciona tu conexión de fibra FTTH de casa. Como ves es un sistema complejo con muchos aspectos a tener en cuenta pero que nos brinda una gran capacidad de transmisión de datos.
